青铜器的保护修复技术(10月)|云南省文物考古研究所

中国的青铜文化起源于黄河流域，最早的铜制品可推至7000年前的半坡时期（在临潼发现原始铜片），河南偃师二里头发现的大量青铜制品及工具，标志中国正式进入了青铜时代。一般认为，青铜时代从公元前21世纪的夏代开始，至战国末期基本结束。在西南少数民族地区，进入汉代后仍大量使用青铜器。中国的青铜时代来临在世界范围来说时间较晚，但其他国家青铜器主要为实用器，中国具有最辉煌的青铜艺术。
   青铜器埋藏时颜色为橘黄色，从埋藏开始不断与土壤发生化学反应，生成各种绿色、蓝色、红色、黑色的锈蚀物。青铜器被锈蚀后吸收水分，加快了青铜本体的锈蚀速度，直至青铜本体全部变为铜锈。青铜器埋藏后受泥土的挤压作用，也会发生变形。多数青铜器出土时已残缺不全、锈迹斑斑。青铜器埋藏在地下几千年基本是处于一种比较稳定的环境中，其腐蚀过程已经趋于平衡。青铜器出土之后，这种平衡就打破，继而引起各种腐蚀的发生，因此需要进行保护处理。
   一、青铜器锈蚀如何分类

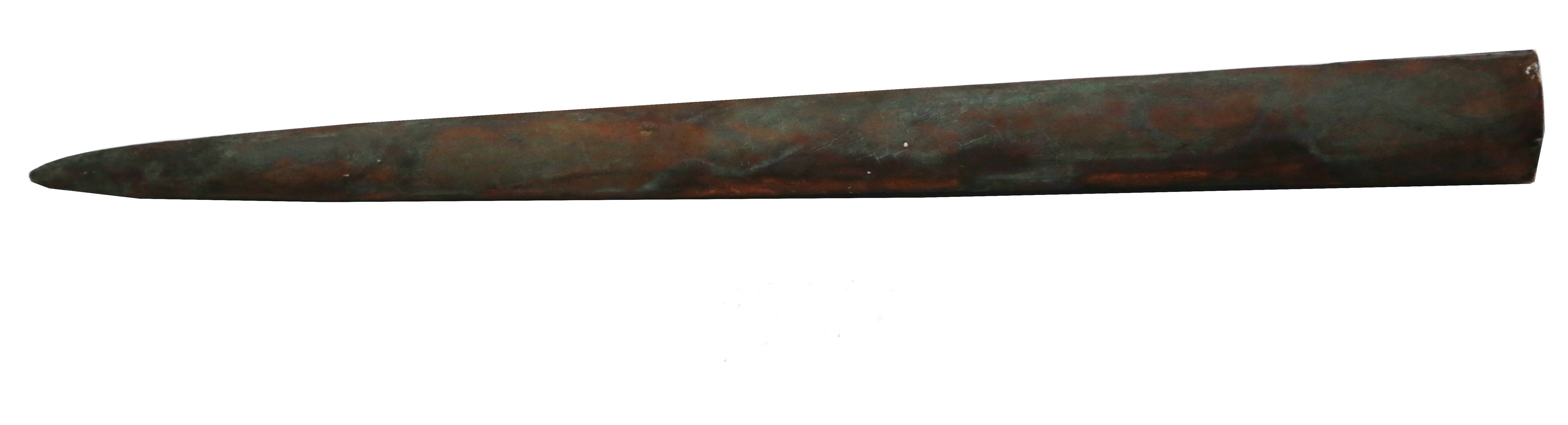

    1、皮壳

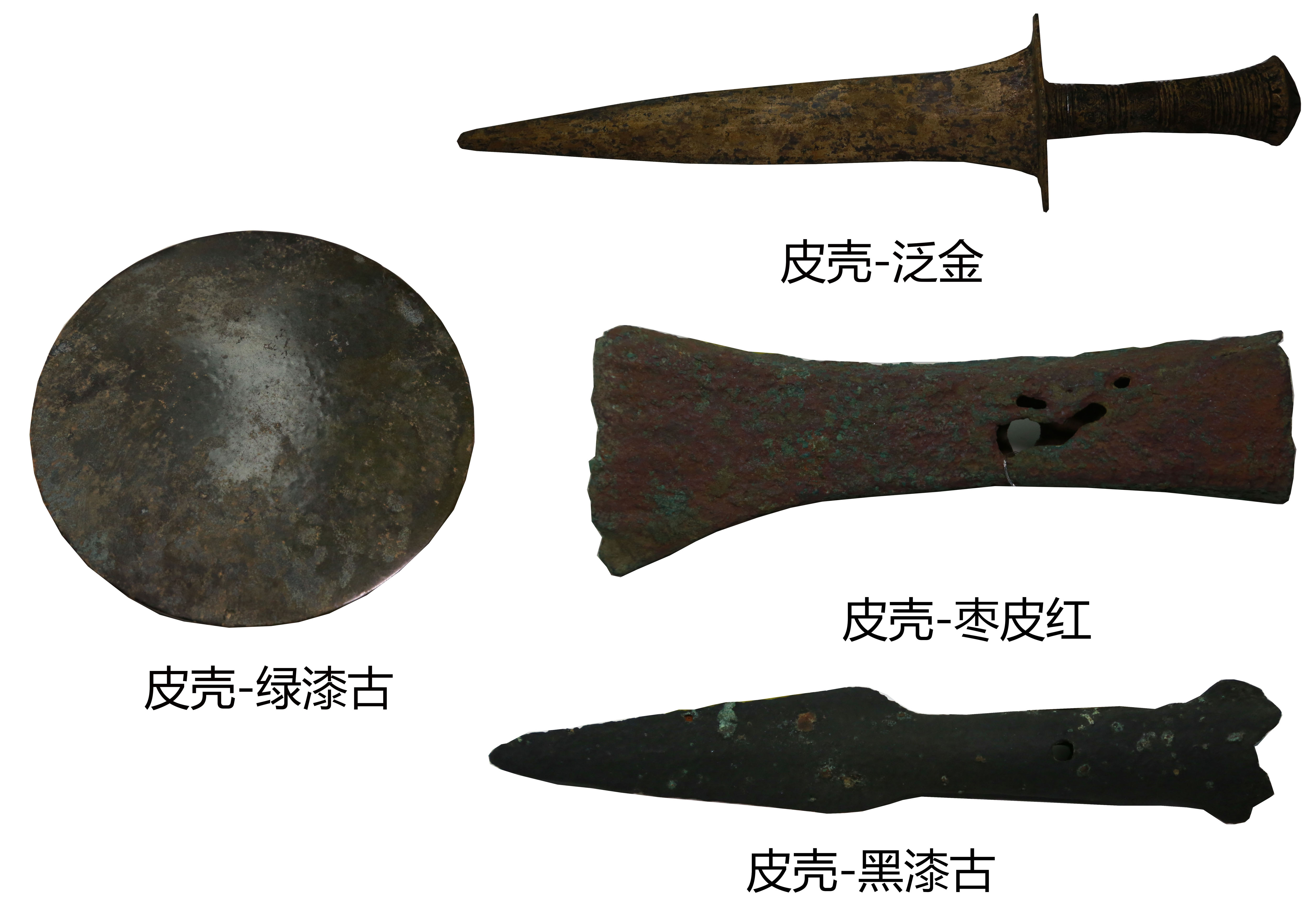

    也称为贴骨锈，是青铜器在不同的存在环境中与周围的多种化学物质长期发生作用，在其表面生成的一层氧化膜，皮壳色泽温润，质感厚实，有枣皮红、绿漆古、黑漆古、黑绿、黄绿等多种皮壳。

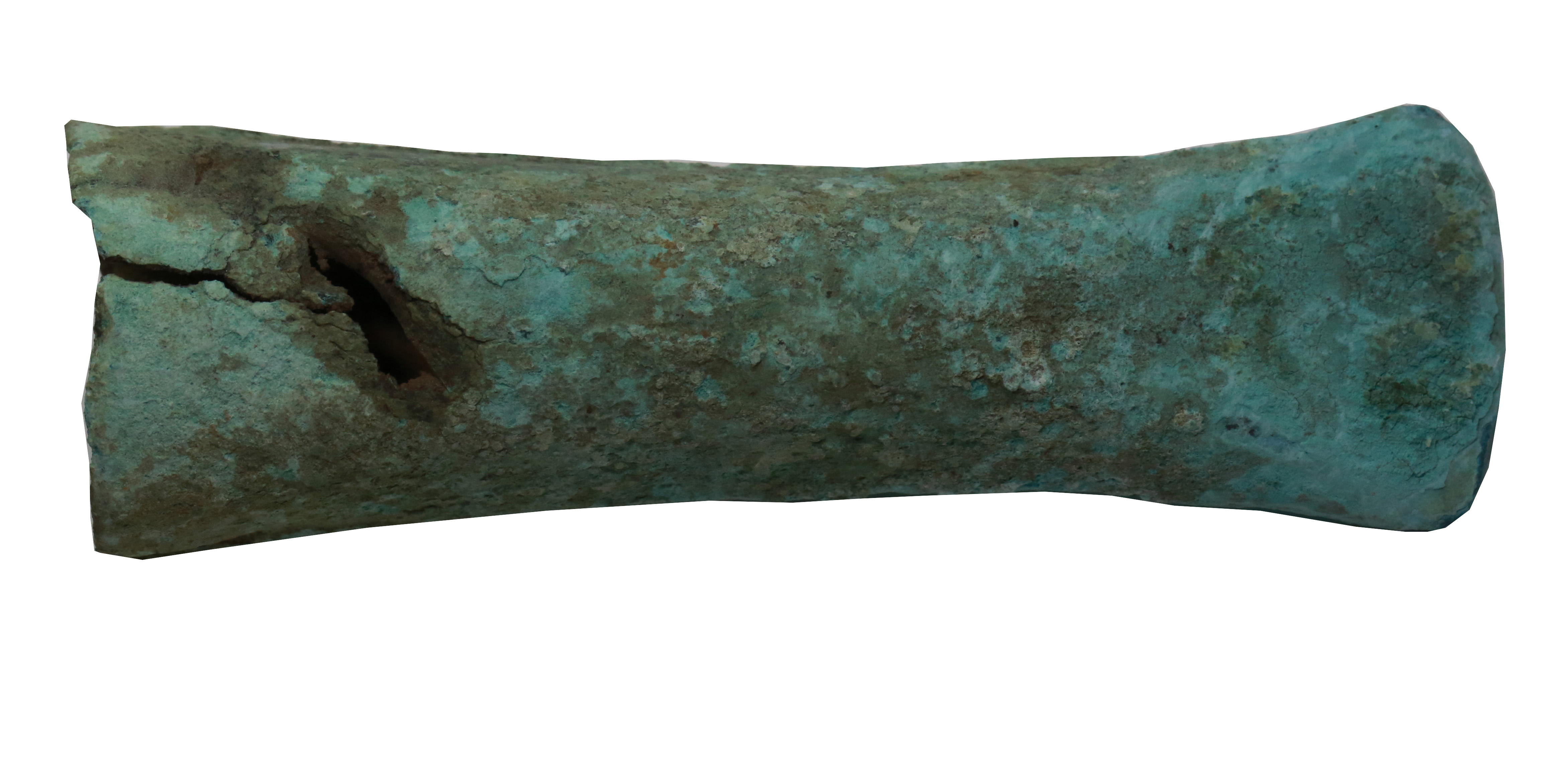

    2、薄锈
    薄锈指单层锈，多数呈现出深浅不一的禄锈，比如宝鸡眉县青铜器窖藏出土的青铜器表面锈蚀以绿色为主，也有一些青铜器表面的薄绿锈体中混杂有蓝锈、黑锈、土锈和红锈。薄锈多出于青铜器窖藏，窖藏出土的青铜器由于没有与土壤直接接触，属于封闭环境中的大气腐蚀，而青铜器在缺氧的弱的和中等浓度的非氧化性酸中都是相当稳定的。这就是宝鸡眉县窖藏出土青铜器表面锈蚀薄，甚至在有些青铜器表面没有任何锈蚀，显示出青铜金属光泽的原因。

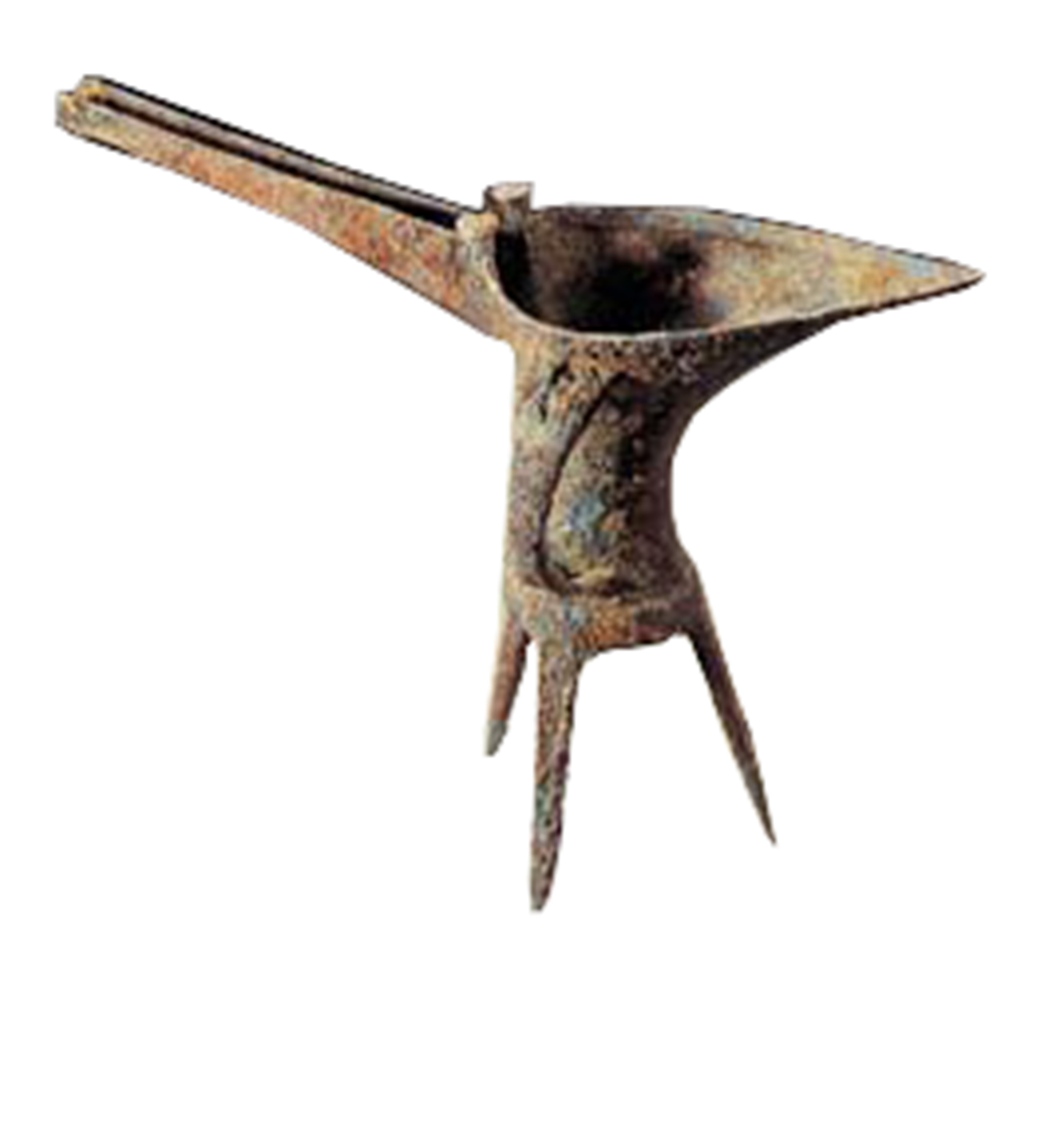

    3、厚锈
    厚锈多出自北方地区，以河南安阳地区出土青铜器最为明显。厚锈层次多，锈色多样，在最底层的皮壳上面通常分布有红锈、浅绿锈、深绿锈、土锈等锈层，锈蚀的层次感非常明显，而且锈体坚硬。

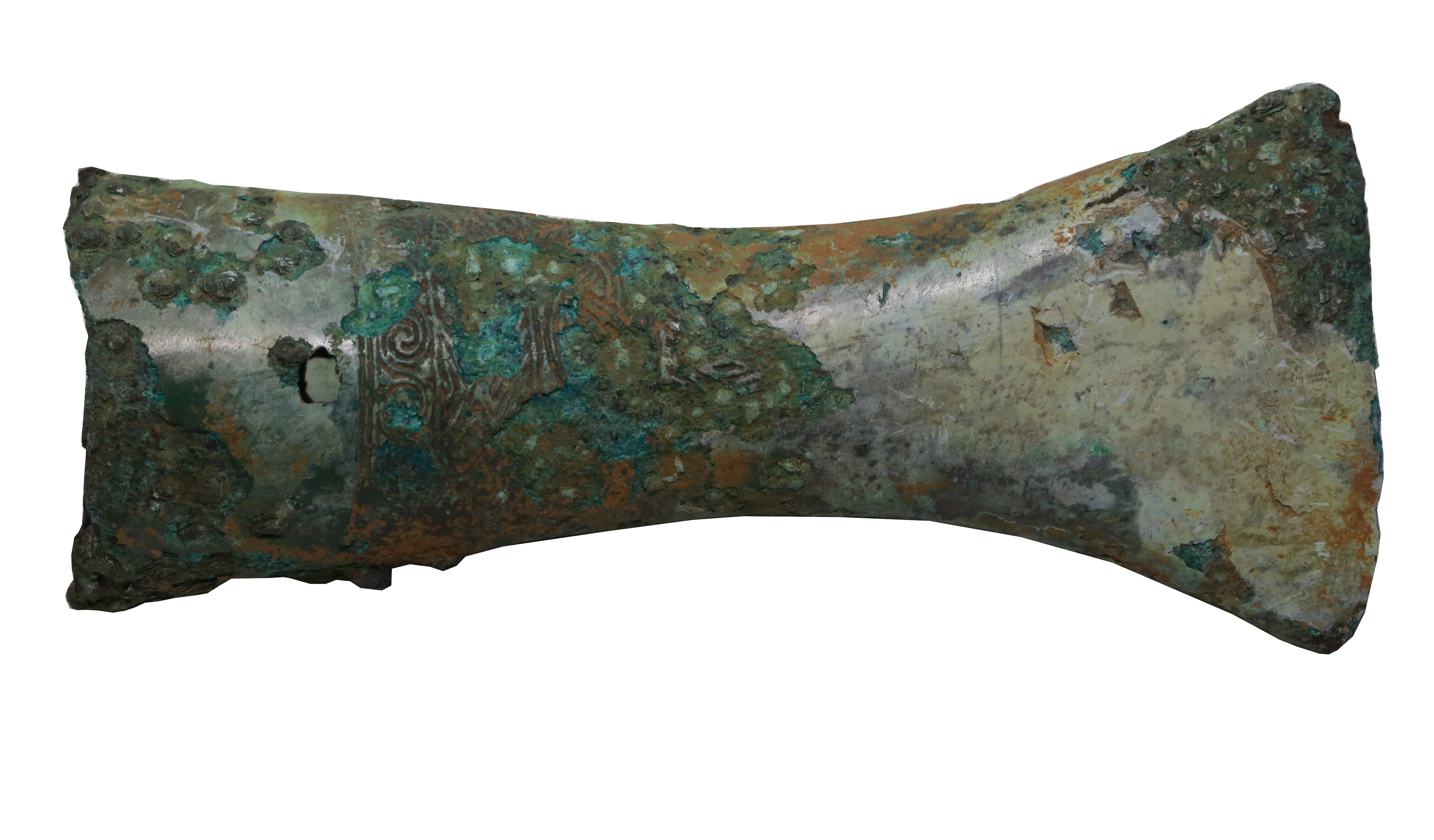

    4、发锈
    发锈是从青铜器铜胎基体里产生的锈蚀，“发”即膨胀之意，这种由内向外形成腐蚀会把青铜器基体表层顶起来，在青铜器表面形成一个个锈泡。
    二、青铜器有哪些修复流派
    1、传统修复流派
    中国传统青铜器修复肇始于宋代，历经清代及民国时期的发展，形成了技艺精湛的传统工艺。传统修复流派强调青铜器的审美价值及外形的完整性。清末至民国，随着“古董热”出现，对青铜器修复提出了更高要求，中国传统的青铜器修复行业形成了四大流派：北京派、西安派、苏州派和潍坊派。北京派影响较大。北京古代铜器修复的创始人是位姓于的清宫太监，外号“歪嘴于”，出宫后在前门内前府胡同庙内开了个“万隆合”修古铜作坊，在清光绪20年至辛亥革命年间，以修复古代铜器为业，为清宫修复铜器。
    2、现代修复流派

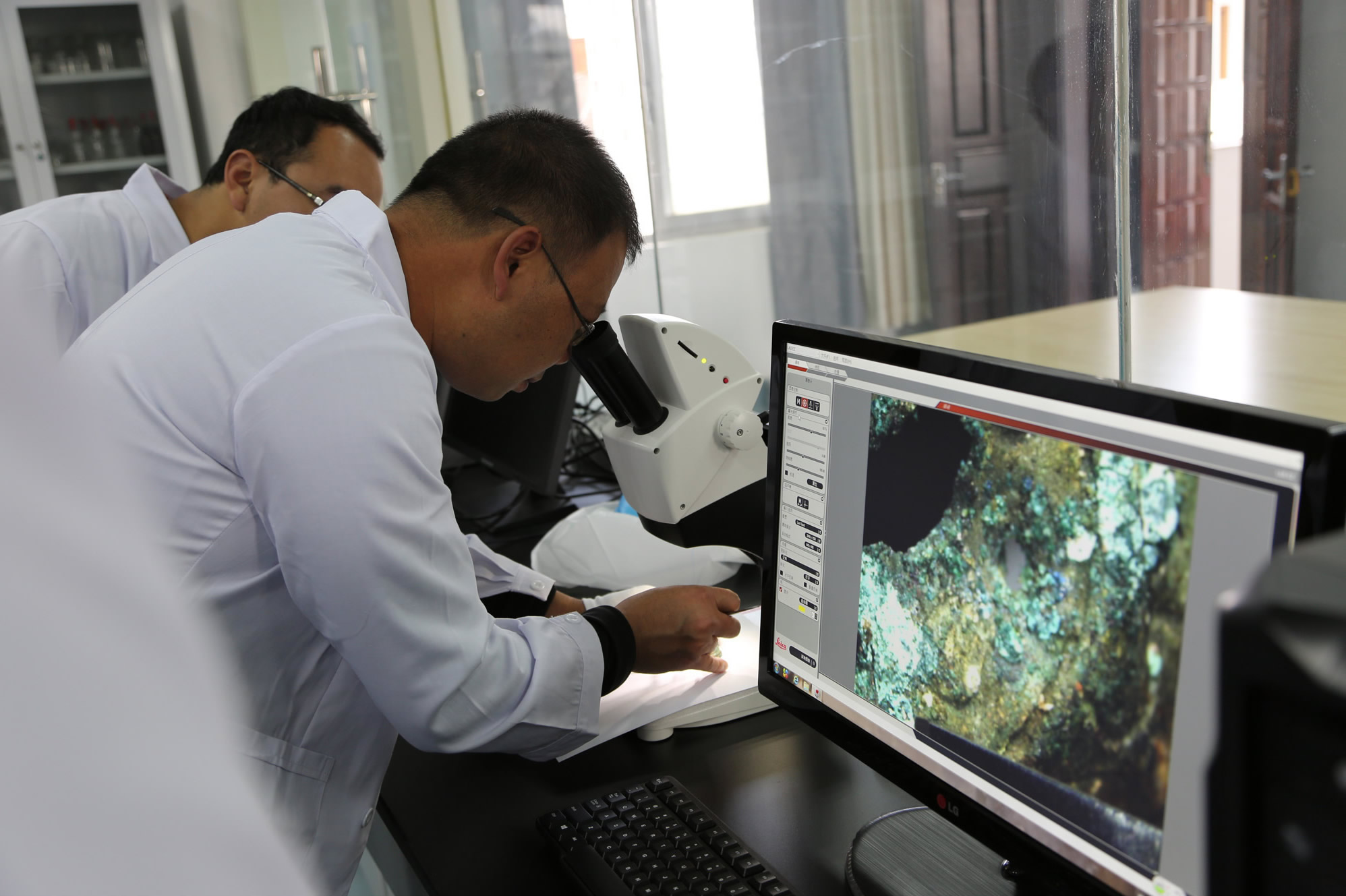

    现代修复流派以国博文保中心为代表，修复理念为：修复的最小干预原则、兼容性原则、可辨识原则及可再处理性原则。重视青铜器的科学分析，对青铜器的处理有科学依据。
    三、一般青铜器修复流程
    1、修复前的文档记录
    包括出土时的信息、原始照片、病害图、拟修复的过程。档案记录的主要目的是为后人研究及继续修护提供基础依据。
    2、去除有害锈
    青铜器有害锈有两种。一种的化学成分主要是氯化亚铜和碱式氯化铜。粉状锈质地酥松，呈粉状浅白绿色。另一种有害锈就是发锈，这种锈由内向外发展，能把青铜器纹饰顶起来，而锈泡一旦脱落，就会在青铜器表面形成坑洞。

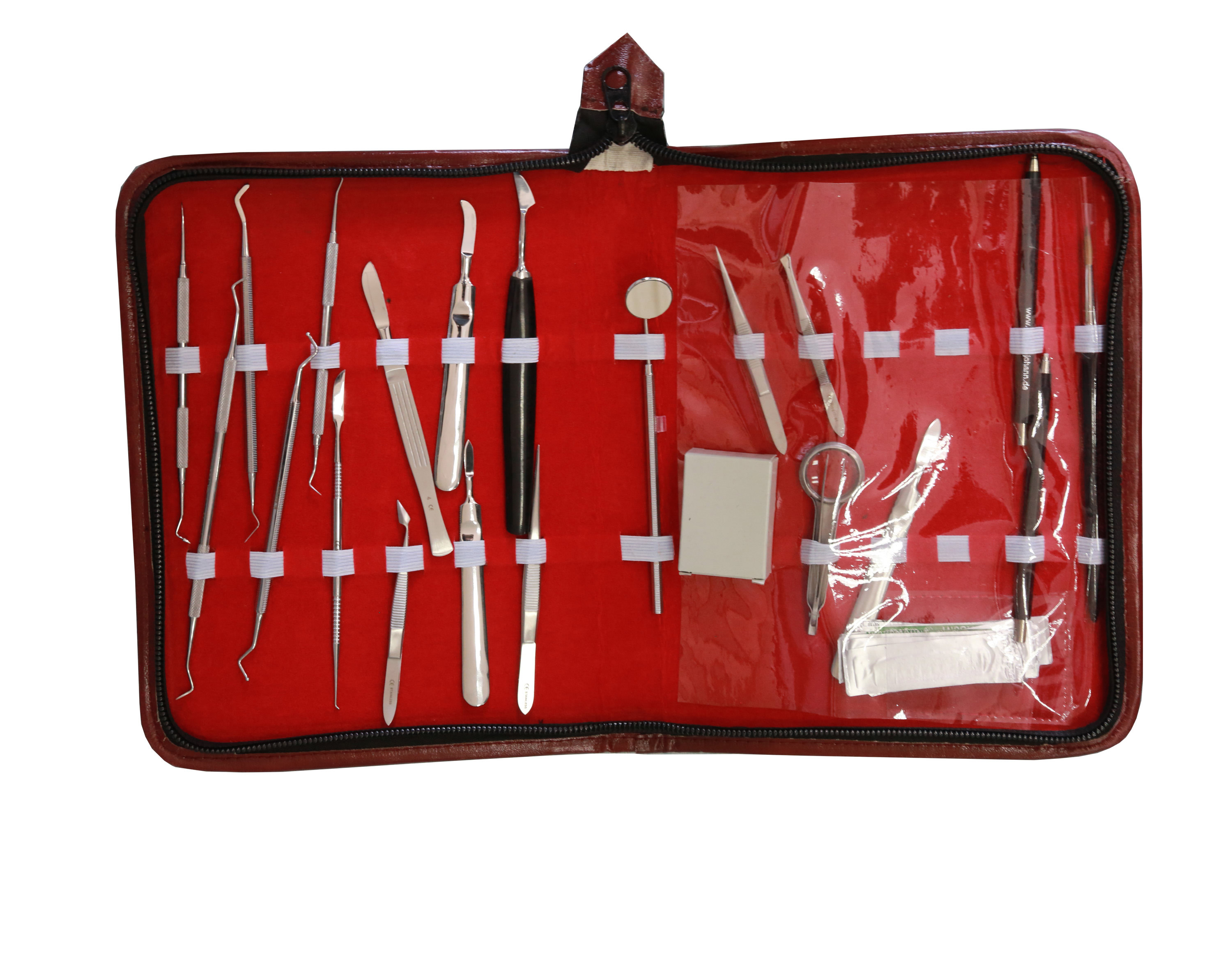

    机械法清除有害锈：先用机械法将绝大多数的土锈及锈蚀产物除去，残留的有害锈再用化学方法除尽或封闭。
    化学方法去除有害锈：主要方法有：倍半碳酸钠法、氧化银封护法、苯并三氮唑 (B.T.A.)缓蚀法
    3、加固
    化学加固：常用丙烯酸树脂，采用浸泡法和喷涂法。
    机械加固：对十分脆弱的青铜薄片，用薄丝织物、耐腐蚀合成织物或玻璃纤维织物，附于薄片的内部或背部，用3~5%的丙烯酸树脂涂刷，使加固材料很好的附着于薄片上。
    4、整形
    古代青铜器自打铸造成器后，经历了漫长的历史进程，由于受到埋藏环境、自身材质及出土后自然界中各种腐蚀因素及人为因素的影响，造成的损毁往往使青铜器支离破碎、整器变形。一般采用捶击法、扭压法、锯解法、加温法、撬压法和顶撑法等方法。

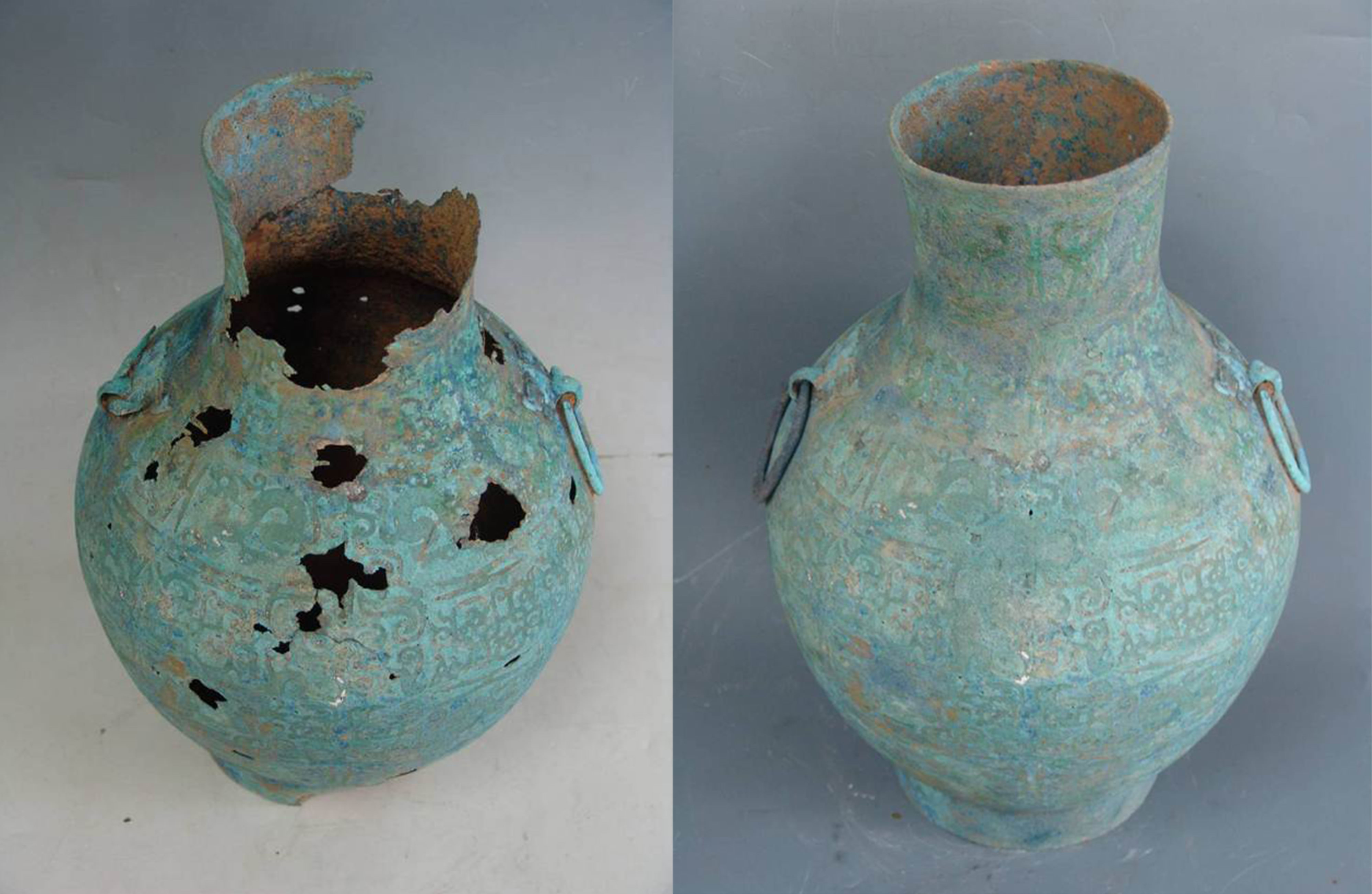

    5、补全
    使用石膏、环氧树脂或腻子粉对小的空洞进行补全。
    6、缓蚀
   缓蚀起到缓解青铜器腐蚀的作用。一般使用金属缓蚀剂PMTA、BTA、AMT等采用真空渗透、浸泡或喷涂等方法进行处理。
    7、封护
    采用高分子材料聚乙烯醇缩丁醛、丙烯酸树脂喷涂于青铜器表面，青铜器表面就形成一层密闭的高分子膜，起到隔绝空气及水分作用，这样能大大减缓青铜器的腐蚀速度。
    经过以上七个步骤，残破的铜器基本恢复原形，但要恢复其古朴风格，还需对焊道和补配部件进行作旧处理，即用人工方法，将一些化学粘剂和各种颜料调成漆料，涂抹在补配和粘接的部位，使它们产生腐蚀生锈的古朴效果。传统修复流派进行的修复为青铜器的商业修复。商业修复最核心的步骤为做旧处理。通过做旧处理掩盖了修复痕迹，普通人无法分辨哪里进行了补配，哪里有裂缝。
